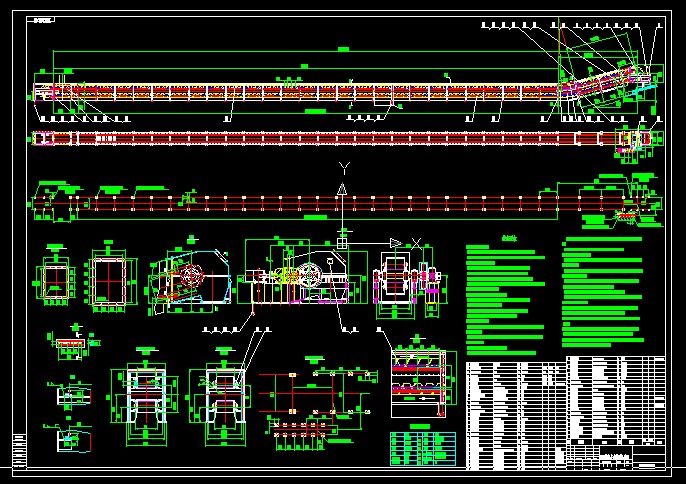

B630鏈斗輸送機

文件大小： 2.57 MB
下載次數：
文件評級：
更新時間：2014-11-01
發 布人： 184819733

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：
該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

B630鏈斗輸送機
技術要求
1.安裝支架應保證：
a.支架中心線對輸送機縱向中心線的重合度允許不超過2mm；
b.相鄰支架支撐軌道平面相對標高允許差每米1.5mm，在全長上支架間
相對標高允許不超過5mm；
c.支架支撐軌道平面的橫向水平度允差每米不超過1mm；
d.支架垂線對建筑地面的垂直度允差每米不超過2mm；
e.支架對輸送機縱向中心線的垂直度允差每米不超過2mm；
f.兩支架間的距離無差不得超過1mm，便于準確安裝密封殼體，安裝時
可使用殼體板作為定位樣板；
2.安裝頭部裝置和尾部裝置應保證：
a.縱向中心線對輸送機縱向中心線重合度不超過0.5mm；
b.兩軸承高度差不超過0.5mm；
c.軸線對輸送機縱向中心線的垂直度允差不超過1mm；
d.尾部絲杠壓板等零件應涂有鈣劑2潤滑脂；
3.安裝軌道應保證：
a.軌道安裝時必須先矯治=直，其直線度允差每米不超過1mm，全長允
差不超過3mm；
b.兩平行軌道的接頭位置應錯開，其錯開的距離不得等于400mm（節
距）的整數倍；
c.兩平行導軌間軌距不超過±1mm；
d.接頭處左右偏移允差不超過0.5mm，高低允差不超過0.5mm；
e.軌道安裝調整好后，在尾部分別與尾架焊接，在頭部分別與頭部焊
接
f.軌道對稱中心線對輸送機中心線的偏差不大于1mm；
4.安裝運行部分應保證：
a.每節兩邊鏈板節距不等長允許不大于0.5mm，全長兩邊長度不等長允
差不大于8mm；
b.組裝后每對滾輪中心線不準歪斜，滾輪中心線對輸送機中心線垂直度允差不得超過0.5mm；
c.組裝后斗子不得有歪扭偏斜現象，相鄰斗子寬度偏差不得大于0.6
mm，以保證安裝斗子的鏈板之間有一定間隙；
d.凡轉動零部件都應涂滿鈣劑潤滑脂，然后進行組裝；
e.待頭部裝置、尾部裝置、支架、軌道安裝調整完畢，二次灌漿沉凝
厚才能安裝運行部件；
5.序號“45”壓板（圖號SJ863.00-16），序號“46”翼板（圖號SJ
863.00-17）在軌道安裝調整好后。在與機架托板焊死；
6.序號“25”角鋼100X100X12 L=1936待彎段支架安裝調整后，在與之
焊接；
7.序號“1”頭部防塵罩（圖號XMSJ63.1）N向法蘭供安裝收塵設備之
用，頭部防塵罩上孔18-φ14如需要可安裝橡膠薄板防塵設施；
8.頭部裝置和傳動裝置分左裝和右裝兩種供工藝布置選用，選定后，在工藝設備表中注明，以便制造廠按需要制造。

...
