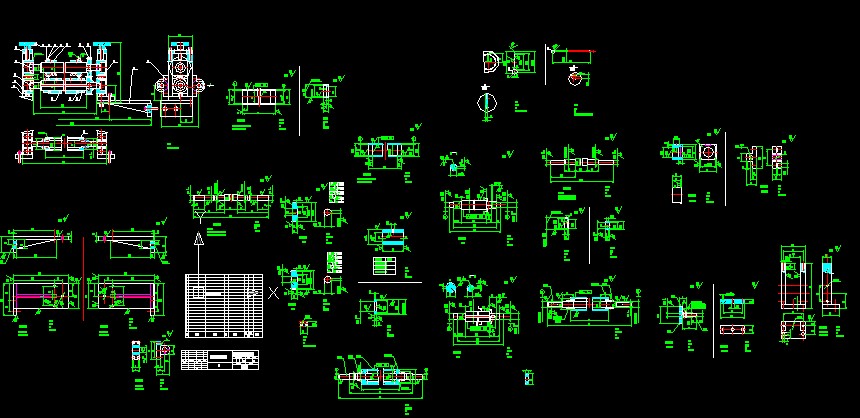

機械式修邊刀套圖

文件大小： 586.04 KB
下載次數：
文件評級：
更新時間：2014-10-24
發 布人： 2303143778

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：
該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

機械式修邊刀套圖

把修邊刀具安裝在印刷機、復合機等設備的色組之間，復卷、模切（橫切）之前，對一般的印刷機（速度350 米/分以下），可不加外部動力，就可以正常使用。如運行速度較高，可以加同步控制系統。
在印刷包裝領域，除了使用專業分切設備進行卷包材質的切邊、分條外，往往為了提高生產效率，優化產品生產的工藝路線，在印刷、復合、剝離以及模切（橫切）之前就需要把承印物裁切到下道工序所需的尺寸，這時，在線修邊或者是分條就顯得尤為重要。下面就先介紹下在線修邊刀具的種類及結構形式。
　　一、機械式剪切修邊刀具
　　此類修邊刀具往往采用上下兩輥結構的方式，即下輥由輥芯、鋁隔套、圓形底刀、鎖緊裝置、傳動齒輪等組成。而且下輥的鋁隔套一般加工成若干數量的50mm、100mm、20mm、10mm、5mm、2mm、1mm 等規格的寬度，這樣就可以任意組合成所需要的修邊寬度尺寸。上輥有幾種方式：a，旋轉式。
　　即，把上輥加工成可以旋轉的形式，分切上圓刀（切薄膜的可以把上刀座改成薄刀片）用連接座安裝在上輥上，工作時把上刀旋轉后靠到下刀就行。b，通軸式。
　　上輥兩端由固定的軸承座、傳動齒輪、鎖緊刀座等。該結構把上輥?zhàn)龀善妮S式樣，工作時，旋轉下靠刀轉動上輥，由于上輥偏心，此時上下輥距離就縮短，上刀靠緊在下刀上面，就可以分切材料。
　　上刀也可以做成彈簧調節式，在上下輥軸承座中間設計專用調節彈簧裝置，上面安裝上調節螺母，工作時，旋緊兩邊的調整螺母，就可以調整好上下刀的距離，達到修邊條件。 ...
