粘貼式天地蓋紙盒成型機設計（有全套圖紙）.pdf
- 文件介紹：
- 該文件為 pdf 格式（源文件可編輯），下載需要
20 積分
-

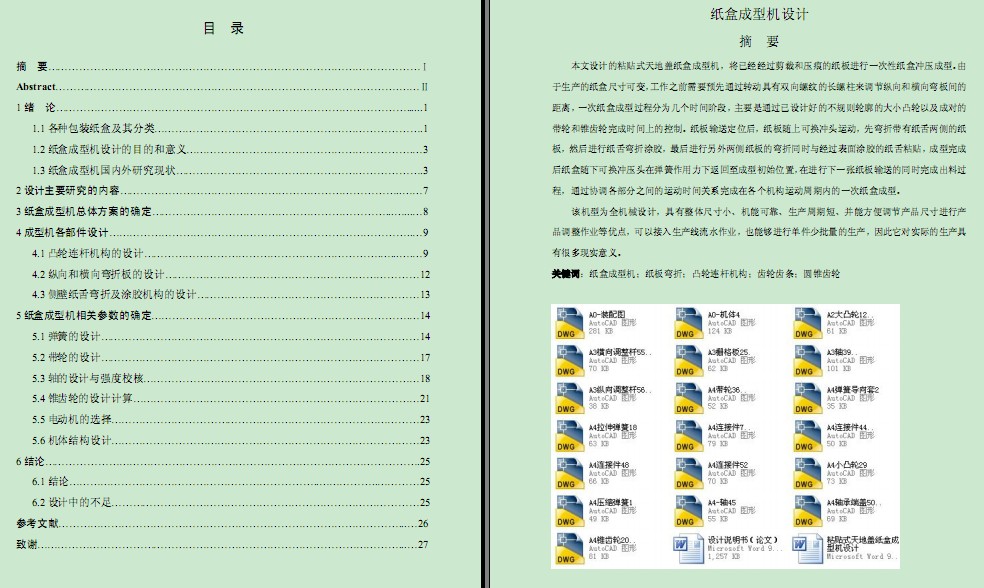

- 摘要
本文設計的粘貼式天地蓋紙盒成型機，將已經經過剪裁和壓痕的紙板進行一次性紙盒沖壓成型。由
于生產的紙盒尺寸可變，工作之前需要預先通過轉動具有雙向螺紋的長螺柱來調節縱向和橫向彎板間的
距離，一次紙盒成型過程分為幾個時間階段，主要是通過已設計好的不規則輪廓的大小凸輪以及成對的
帶輪和錐齒輪完成時間上的控制。紙板輸送定位后，紙板隨上可換沖頭運動，先彎折帶有紙舌兩側的紙
板，然后進行紙舌彎折涂膠，最后進行另外兩側紙板的彎折同時與經過表面涂膠的紙舌粘貼，成型完成
后紙盒隨下可換沖壓頭在彈簧作用力下返回至成型初始位置，在進行下一張紙板輸送的同時完成出料過
程，通過協調各部分之間的運動時間關系完成在各個機構運動周期內的一次紙盒成型。
該機型為全機械設計，具有整體尺寸小、機能可靠、生產周期短、并能方便調節產品尺寸進行產
品調整作業等優點，可以接入生產線流水作業，也能夠進行單件少批量的生產，因此它對實際的生產具
有很多現實意義。
關鍵詞：紙盒成型機；紙板彎折；凸輪連桿機構；齒輪齒條；圓錐齒輪
...
